Belang van automatische ketelregeling voor stoomkwaliteit en energiebesparing

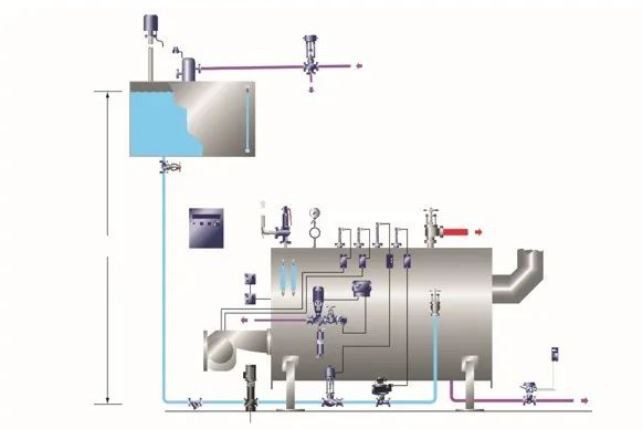

Sinds de ontwikkeling van de ketelindustrie is de automatiseringsgraad van moderne ketels erg hoog. Vergeleken met de achterwaartse handmatige regelmethode, een set stoomketels met complete regelsystemen zoals automatische ontstekingsregeling, drukregeling, veiligheidscontrole, vloeistofniveauregeling en rioolregeling. Het kan niet alleen effectief mankracht besparen en het doel van een onbeheerde stookruimte bereiken, maar het zal ook veiliger, efficiënter en in staat zijn om stoom van hogere kwaliteit voor de ketel te genereren. Dus vandaag zullen we het hebben over het belang van de TDS automatische oppervlakteregeling en automatische niveauregeling vanuit het perspectief van stoomkwaliteit en energiebesparing.

01 Wat is stoom van hoge kwaliteit?

De zogenaamde hoogwaardige stoom moet niet alleen voldoen aan de juiste stroom-, druk- en temperatuurvereisten, maar ook de eigenschappen hebben droog, vrij van vocht, onzuiverheden en niet-condenseerbare gassen te zijn. Nadat het ketelvoedingswater de ketel binnenkomt, wordt het gehalte aan opgeloste vaste stoffen (TDS) in het ketelvoedingswater continu geconcentreerd terwijl het ketelwater verdampt, wat niet alleen de dikte van de schuimlaag op het damp-vloeistofscheidingsoppervlak in de ketel veroorzaakt toenemen, maar zorgt er ook voor dat het ketelwater produceert. De bellen zijn stabieler en moeilijker te breken. Uiteindelijk zullen stoom en water gelijktijdig ontsnappen en de vochtigheid en het gehalte aan onzuiverheden van de stoom aanzienlijk verhogen. In ernstige gevallen zal de stoom ook veel water vervoeren, waardoor de ketel wordt uitgeschakeld vanwege een laag waterpeil. Daarom raden we aan om voor elke stoomketel een systeem voor continue afblazing aan de oppervlakte te installeren. Overmatig afblazen van het oppervlak veroorzaakt echter ook energieverspilling. Momenteel wordt het continue spuien van veel industriële ketels in China nog steeds gecontroleerd door handmatige kleppen. Beheers de TDS-index van het ketelwater en overschrijd in de meeste gevallen de afvoer, waardoor de bedrijfskosten van de ketel stijgen.

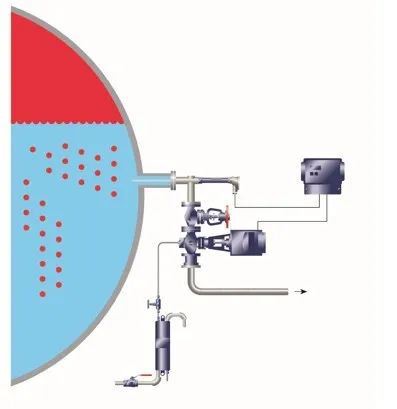

02Ketel continu oppervlakteregeling controlesysteem

Als een automatisch systeem voor continue afblaasregeling van de ketel (TDS-regeling) wordt toegepast, kan de ketel niet alleen stoom van hogere kwaliteit blijven leveren, maar kan het ook meer dan 2% brandstofkosten besparen in vergelijking met handmatige bediening. Een ketel met een werkdruk van 1,0 MPa kan bijvoorbeeld ongeveer 0,21% ketelbrandstof besparen voor elke vermindering van 1% van het rioolvolume, zoals weergegeven in de volgende tabel:

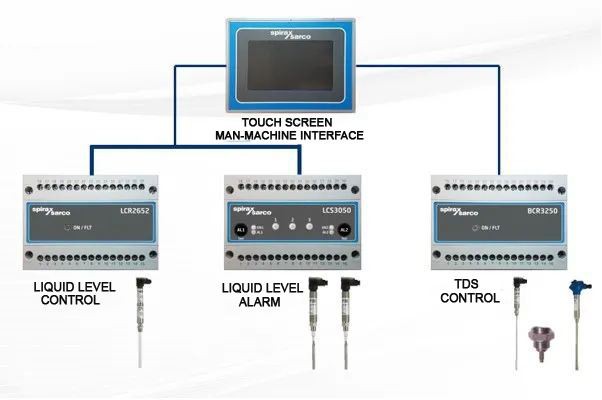

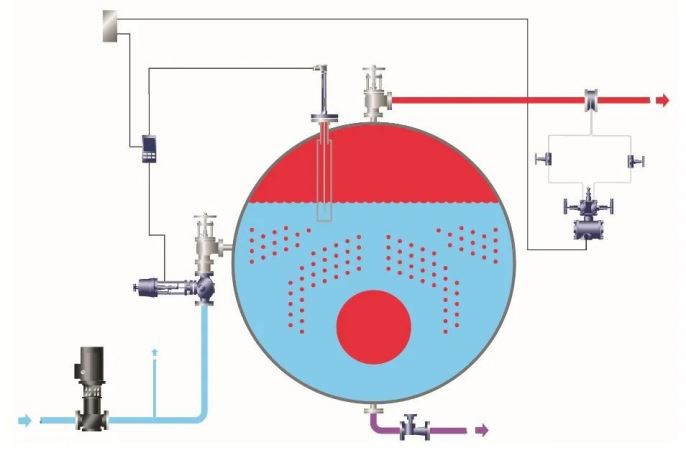

03 Boiler niveau controlesysteem

In vergelijking met de automatische spui-regeling van het oppervlak, hebben de meeste moderne ketels een automatische niveauregeling gerealiseerd. Er zijn twee hoofdbesturingsmethoden: schakelaarbesturing en continue proportionele besturing. De eerste is alleen geschikt voor ketels met een kleine verdampingscapaciteit of wanneer de stoombelasting relatief stabiel is, terwijl de laatste regelmethode niet alleen een stabielere stoomdruk en -stroom kan verkrijgen, maar ook de verbranding van de ketel op een hoger rendement kan houden en energie kan besparen .

Als de stoombelasting sterk verandert, moet de ketel bovendien een binair voedingswaterregelsysteem gebruiken. Anders, wanneer de keteldruk plotseling daalt als gevolg van een plotselinge toename van de belasting, zal het volume bellen in het waterlichaam snel uitzetten, waardoor het vloeistofniveau van de ketel vals stijgt. Ten eerste verkleint het het oppervlak van het stoom-water-grensvlak, en tegelijkertijd is de hoofdstoomuitlaatstroomsnelheid te hoog om gemakkelijk bellen en zout mee te nemen, wat resulteert in een afname van de stoomkwaliteit; ten tweede, wanneer de druk wordt hersteld, zal het ketelwater niet op tijd worden gevuld vanwege het valse vloeistofpeil dat eerder verscheen, daalt tot een zeer laag niveau en kan het alarm voor laag waterpeil van de ketel activeren. Daarom moet een goed systeem voor het regelen van het vloeistofniveau van de ketel tegelijkertijd de ketelbelasting kunnen bewaken, dat wil zeggen de verandering van de stoomstroom, om de dubbele garantie van stoomkwaliteit en veiligheid van de ketel te garanderen.
